Certificar cableado estructurado: qué mide y cuánto cuesta

Certificar cableado estructurado es medir cada enlace de la red contra los límites de la norma TIA-568 con un equipo certificador y conservar el reporte de cada nodo. No es lo mismo que probar continuidad, aunque muchas cotizaciones usen las dos palabras como si fueran intercambiables. La continuidad dice que el cable conecta. La certificación dice si ese cable va a sostener un gigabit o diez con el margen que la norma exige, y deja prueba escrita de ello.

La diferencia se paga después. Una red probada solo con continuidad puede funcionar el día de la entrega y empezar a fallar cuando se conectan las cámaras PoE, cuando el switch sube a 10 Gb o cuando un puerto negocia a 100 Mb sin que nadie sepa por qué. Sin reportes, el diagnóstico es cambiar cosas hasta que funcione. Con reportes, es abrir el archivo del nodo.

Qué mide el certificador

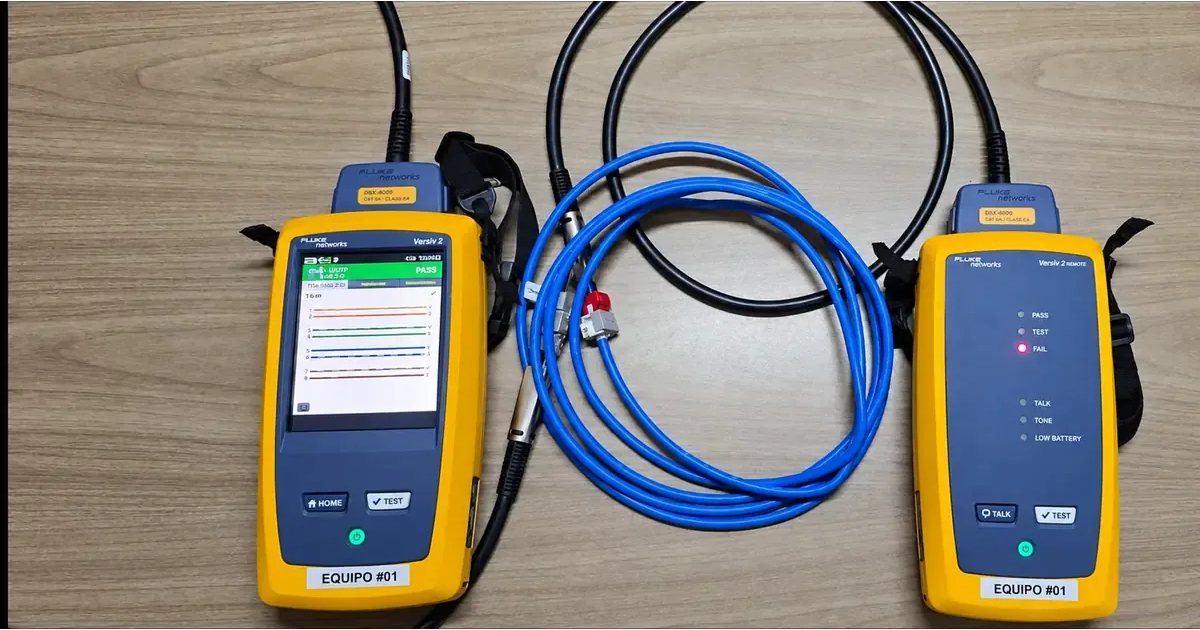

Un certificador como el Fluke DSX-8000 inyecta señales en el enlace desde los dos extremos y compara lo que mide con los límites de la categoría configurada. Los parámetros que define la norma, y que Fluke Networks documenta para sus certificadores, son estos:

• Mapa de cableado. Que los ocho hilos lleguen en el orden correcto, sin pares abiertos, cruzados o divididos. Es lo único que un tester de continuidad también revisa.
• Longitud. Que el enlace no rebase los 90 metros de permanent link o los 100 del canal completo. Se mide por el tiempo que tarda la señal en ir y volver.
• Pérdida de inserción. Cuánta señal se pierde a lo largo del cable. Crece con la longitud, con la temperatura y con conectores mal terminados.
• Diafonía (NEXT y PS-NEXT). Cuánta señal de un par se cuela en los pares vecinos en el extremo cercano. Es el parámetro que más falla por ponchado descuidado: destrenzar más de lo debido en el jack arruina el NEXT.
• Diafonía del extremo lejano (ACR-F). Lo mismo medido desde el otro lado, ajustado por la pérdida del cable.
• Pérdida de retorno. Cuánta señal rebota por desajustes de impedancia: conectores, dobleces cerrados, cable aplastado por un cincho.
• Retardo y desfase de retardo. Cuánto tarda la señal y cuánto difieren los cuatro pares entre sí. Si un par llega tarde, el gigabit no arma.

Para Cat 6A se agrega la diafonía entre cables vecinos, el alien crosstalk, que mide cuánto se interfieren los cables de un mismo haz. Es la prueba que separa un 10 Gb real de uno que solo lo dice en la etiqueta.

En fibra el certificador no mide diafonía sino pérdida óptica. La certificación básica, Tier 1, mide pérdida de inserción, longitud y polaridad del enlace contra el presupuesto de pérdida. La extendida, Tier 2, agrega la traza OTDR que ubica cada conector, cada empalme y cada curvatura con su pérdida individual y su distancia. Lo explicamos a fondo en la guía de cableado de fibra óptica.

Cómo se certifica un punto de red

El procedimiento es el mismo para una oficina de 30 nodos y una nave de 800; cambia la logística, no la prueba.

1. Configurar el equipo. Categoría del cable, tipo de enlace y norma. La configuración incorrecta es el error más común y el más silencioso: un enlace Cat 6A probado con límites de Cat 6 aprueba sin merecerlo.
2. Elegir permanent link o channel. El permanent link mide del patch panel a la placa, sin los patch cords: es lo que se certifica en una instalación nueva porque es lo que el instalador controla. El channel incluye los cords y mide el enlace completo tal como lo usa el equipo activo. Los adaptadores del certificador son distintos para cada uno.
3. Referenciar los adaptadores. Antes de la primera prueba del día se calibra la referencia de los módulos. Si se omite, todos los enlaces del día heredan el error.
4. Probar y nombrar. Unidad principal en el patch panel, remota en la placa, correr la prueba y guardar el resultado con el identificador del nodo tal como aparece en el etiquetado. Un reporte de 400 nodos llamados "Prueba 001" a "Prueba 400" no sirve para nada seis meses después.
5. Corregir y repetir. Los enlaces que fallan se reterminan y se vuelven a probar hasta que pasan. La certificación no se entrega con fallos "aceptables"; se entrega con todos los nodos en PASS.
6. Exportar el reporte. Los resultados se descargan a LinkWare, el software de Fluke, y se exporta el reporte por nodo en PDF, con el resumen del proyecto y el detalle de cada parámetro.

Con el equipo referenciado y dos técnicos coordinados, un nodo de cobre se certifica en menos de un minuto. En una nave en producción el tiempo real lo dictan las ventanas que da el supervisor de piso, no el certificador.

Qué equipo se usa y por qué importa la calibración

El certificador tiene que ser eso, un certificador, y no un tester de continuidad con pantalla a color. La diferencia está en el nivel de precisión que el fabricante garantiza y en que los resultados sean aceptados por los programas de garantía de CommScope y Panduit. Nosotros trabajamos con varios Fluke DSX-8000: módulos de cobre para Cat 5e, 6, 6A, 7 y 8, y módulos de fibra para multimodo y monomodo con medición de pérdida y OTDR.

La calibración anual importa más de lo que parece. Un equipo fuera de calibración puede aprobar un enlace que no cumple o reprobar uno que sí, y en ambos casos el reporte pierde valor contractual. Cuando contrates certificación, pide el certificado de calibración vigente del equipo que va a medir tu red. Si el proveedor no lo tiene a la mano, ya sabes algo.

Qué debe entregarte una certificación

El entregable es el reporte, y conviene saber leerlo antes de firmar la recepción:

• Resumen del proyecto. Cuántos nodos se probaron, cuántos pasan, cuántos fallan, con qué norma y qué equipo, con número de serie y fecha de calibración.
• Reporte individual por nodo. Identificador, fecha, operador, resultado y cada parámetro con su valor medido, su límite y su margen. Las gráficas de NEXT y pérdida de retorno por frecuencia muestran dónde está el punto débil del enlace.
• Correspondencia con el etiquetado. El nombre del nodo en el reporte tiene que ser el mismo que está impreso en la placa y en el patch panel. Si no coincide, el reporte no te sirve el día que falle algo.
• Formato abierto. El PDF para leer y el archivo nativo de LinkWare para que cualquier otro integrador pueda abrirlo después.

Si la red es tuya y el proveedor te entrega solo un "todo bien" por correo, no te entregó una certificación.

Cuánto cuesta certificar cableado estructurado

Es la pregunta que más llega y la que menos respuesta directa tiene en internet, así que va la nuestra.

Cuando Jygasoft instala el cableado, la certificación de cada nodo está incluida en la cotización llave en mano, junto con los materiales, la instalación y el registro de la garantía. No la cobramos por punto. Es la forma de comprobar que entregamos lo que cotizamos.

Cuando la red ya existe y la instaló otro proveedor, cotizamos la certificación por proyecto después de un levantamiento sin costo. Lo que mueve el precio es esto:

• el número de nodos de cobre y de enlaces de fibra;
• si la documentación y el etiquetado existen o hay que reconstruirlos sobre la marcha;
• si el sitio está en producción y hay que trabajar por zonas y turnos;
• si además de certificar hay que corregir los enlaces que fallen.

Ese último punto es el que vale el dinero. Certificar una red ajena entrega un mapa de qué funciona y qué no, nodo por nodo. Con el mapa decides si conviene reparar los puntos que fallan, recablear por etapas o migrar, en lugar de recablear todo por si acaso. Es el servicio de diagnóstico de redes instaladas por otro proveedor que ofrecemos en Aguascalientes y el corredor industrial del Bajío.

La certificación es la llave de la garantía de 25 años

Hay una razón contractual para exigir el reporte, además de la técnica. Los fabricantes de cableado ofrecen garantías de sistema de 15 a 25 años, como SYSTIMAX Assurance de CommScope o Certification Plus de Panduit, y esas garantías solo se registran con la certificación de cada nodo hecha por un instalador autorizado del programa.

Jygasoft es partner certificado de CommScope y partner Silver de Panduit, con personal certificado por ambos fabricantes. Eso nos permite emitir el certificado de instalación y registrar la garantía a nombre de tu empresa. La garantía la responde el fabricante, no nosotros: si la red sigue en servicio dentro de quince años, sigue cubierta aunque el proveedor que la instaló haya cambiado.

Lo que no se puede hacer es registrar la garantía después, con un reporte de otro equipo o sin reporte. Por eso la certificación se decide antes de instalar, no cuando algo falla.
